螺旋板式换热器
       螺旋板式换热器结构简单而精密，它由两块或四块长金属薄板绕同一个中心卷制而成，板与板之间焊有定距柱，形成了两条或四条各自完全独立的螺旋形流道，流道截面为矩形。
       螺旋板式换热器可用任何焊接和冷弯性能良好的金属材料来制造。我公司生产螺旋板式换热器使用的金属材料包括碳钢、不锈钢、合金钢。换热器可以承受的最大操作压力为4.0Mpa，最高操作温度为400℃。螺旋板的宽度从300mm到2000mm：流道间距从5mm到30mm。
       艾瑞德公司作为专业的螺旋板式换热器的制造企业，拥有先进的设计方案、丰富的制造经验、先进的工装设备和广泛的应用领域。
1、换热板材质
       Q235B、SUS304、316、316L、321
2、换热板的宽度（mm）
       碳钢的为：500、630、750、1260、1500、2000
       不锈钢的为：610、750、1220、1500、2000
3、通道间距（mm）
       5.0—30.0任选
4、压力等级
       不可拆的螺旋板式换热器为：4.5Mpa
       可拆的螺旋板式换热器为：1.0Mpa
5、最高使用温度
       不可拆的螺旋板式换热器为：400℃
       可拆的螺旋板式换热器为：300℃

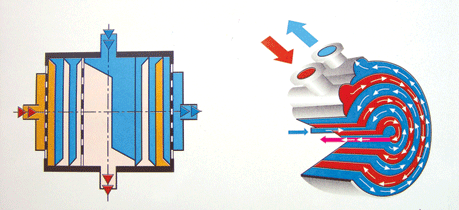

       螺旋板换热器是以螺旋通道实现传热的一种有较高传热效率的传热设备，在化工生产中应用广泛。其工作原理是：当两种温度不同的流体，从管壁两侧流入换热器的通道时，两流体隔着管壁逆流接触 。热量就由热流体传给管壁，然后再由管壁传给冷流体，以实现于结构上的特点，使流体能在较低的速度下就达到湍流状态，从而强化了传热。该设备采用板材制作，故在大规模组织生产时，可降低成本。

结构及性能
       1、本设备由两张卷制而成，形成了两个均匀的螺旋通道，两种传热介质可进行全逆流流动，增强了换热效果，即使两种小温差介质，也能达到好的换热效果。
       2、在壳体上的接管采用切向结构，局部阻力小，由于螺旋通道的曲率是均匀的，液体在设备内流动没有大的转向，总的阻力小，因而可提高设计流速使之具备较高的传热能力。

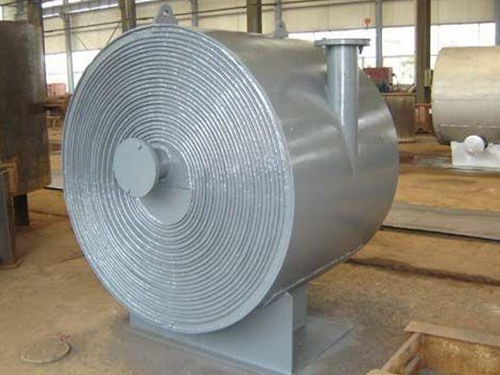

       3、I型不可拆式螺旋板式换热器螺旋通道的端面采用焊接密封，因而具有密封性。

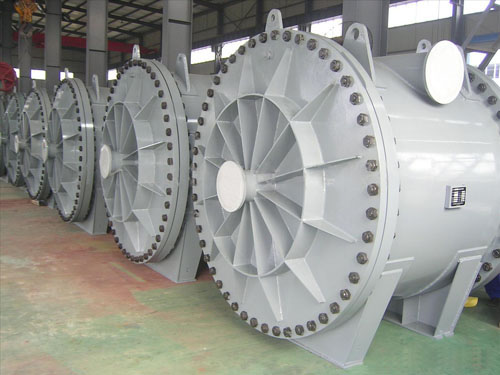

       4、II型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其中一个通道可拆开清洗，特别适用有粘性、有沉淀液体的热交换。
       5、III型可拆式螺旋板换热器结构原理与不可拆式换热器基本相同，但其两个通道可拆开清洗，适用范围较广。
       6、单台设备不能满足使用要求时，可以多台组合使用，但组合时必须符合下列规定：并联组合、串联组合、设备和通道间距相同。混合组合：一个通道并联，一个通道串联。



不锈耐酸钢制不可拆式（I型）螺旋板换热器

公称换热面积m2	通道间距mm	计算 换热面积 m2	流 速 1m/ces时 处理量m3/h	接管公称直径	型 号	重量（kg）
						I 6B型	I 16B型
1	6	1.0	3.89	40	I 6，I 16B1-0.2/300-6	44	50
2	6	2.1	3.89	40	I 6，I 16B2-0.2/400-6	78	85
4	6	4.4	8.2	50	I 6，I 16B4-0.4/400-6	131	135
	10	4.5	17.3	80	I 6，I 16B4-0.5/450-10	129	133
	10	4.8	13.7	70	I 6，I 16B4-0.4/500-10	161	205
8	6	7.3	8.21	50	I 6，I 16B8-0.4/500-6	212	215
	10	7.85	17.3	80	I 6，I 16B8-0.5/550-10	235	273
	10	7.3	20.90	80	I 6，I 16B8-0.6/500-10	237	275
10	6	11.1	8.21	50	I 6，I 16B10-0.4/600-6	295	355
	10	11.5	17.3	80	I 6，I 16B10-0.5/650-10	315	405
	10	11.2	20.90	80	I 6，I 16B10-0.6/600-10	305	395
15	6	16.9	12.54	70	I 6，I 16B15-0.6/600-6	415	490
	10	14.72	17.3	80	I 6，I 16B15-0.5/760-10	405	575
	10	15.0	28.1	80	I 6，I 16B15-0.8/600-10	400	570
	14	15.6	39.3	100	I 6，I 16B15-0.8/700-14	505	680
20	6	21.7	8.21	50	I 6，I 16B20-0.4/800-6	540	710
	10	21.0	20.90	80	I 6，I 16B20-0.6/800-10	555	735
	14	20.9	39.30	100	I 6，I 16B20-0.8/800-14	660	830
25	10	26.6	29.90	80	I 6，I 16B25-0.6/900-10	610	950
	14	26.9	39.20	100	I 6，I 16B25-0.8/900-14	720	1060
30	10	28.2	28.10	100	I 6，I 16B30-0.8/800-14	750	1180
	14	32.2	39.20	100	I 6，I 16B30-0.8/1000-14	980	1370
40	10	45.4	35.30	100	I 6，I 16B40-1.0/900-10	1130	1515
	14	40.2	19.4	125	I 6，I 16B40-1.0/1000-14	1200	1630
50	10	53.9	35.3	100	I 6，I 16B50-1.0/1000-14	1360	1755
60	10	61.05	35.3	100	I 6，I 16B60-1.0/1100-10	1920	2112
	14	60.08	49.40	125	I 6，I 16B60-1.0/1200-14	2000	2200
80	10	81.83	35.3	100	I 6，I 16B80-1.0/1200-10	2560	2816
	14	80.9	49.40	125	I 6，I 16B80-1.0/1400-14	2667	1934
100	10	101.9	35.3	100	I 6，I 16B100-1.0/1300-10	3200	3520
	14	100.06	49.40	125	I 6，I 16B100-1.0/1500-14	3333	3666
120	10	115.5	35.3	100	I 6，I 16B120-1.0/1500-10	3870	4257
	14	119.0	49.40	125	I 6，I 16B120-1.0/1700-14	4020	4422
130	14	128.80	49.4	125	I 6，I 16B130-1.0/1750-14	4241	4665
	18	129.09	63.5	150	I 6，I 16B130-1.0/1967-18	4462	4908
150	14	148.1	49.4	125	I 6，I 16B150-1.0/1890-14	4702	5172
	18	148.2	63.5	150	I 6，I 16B150-1.0/2010-18	4962	5458

碳素钢制不可拆式（I型）螺旋板换热器

公称换热面积m2	通道间距mm	计算换热面积 m2	流 速 1m/ces时 处理量 m3/h	接管公称直径	型 号	重量（kg）
						I 6T型	I 16T型
6	6	6.5	8.2	50	I 6， I 16T6-0.4/500-6	230	280
	10	5.8	13.7	70	I 6， I 16T6-0.4/600-10	285	350
8	6	8.7	8.2	50	I 6， I 16T8-0.4/600-6	370	430
	10	7.7	17.3	80	I 6， I 16T8-0.5/660-10	395	454
	10	8.7	13.7	70	I 6， I 16T8-0.4/700-10	405	465
10	6	9.9	12.5	70	I 6， I 16T10-0.6/500-6	335	395
	10	9.2	17.30	80	I 6， I 16T10-0.5/660-10	472	543
	10	8.8	20.9	80	I 6， I 16T10-0.6/600-10	410	495
15	6	12.5	8.2	50	I 6， I 16T15-0.4/700-6	510	580
	10	14.64	17.30	80	I 6， I 16T15-0.5/800-10	679	781
	10	13.3	20.9	80	I 6， I 16T15-0.6/700-10	575	680
	14	13.8	29.2	100	I 6， I 16T15-0.6/800-14	640	755
20	6	19.0	12.5	70	I 6， I 16T20-0.6/700-6	730	845
	10	18.3	28.1	80	I 6， I 16T20-0.8/800-10	735	870
	14	18.5	39.3	100	I 6， I 16T20-0.8-800-14	810	960
25	10	23.1	28.1	100	I 6， I 16T25-0.8/800-10	935	1120
	14	23.3	49.4	125	I 6， I 16T25-1.0/800-14	1000	1165
30	10	29.0	35.3	100	I 6， I 16T30-1.0/800-10	1190	1470
	14	28.1	59.4	125	I 6， I 16T30-1.2/800-14	1170	1425
40	10	40.9	20.9	80	I 6， I 16T40-0.6/1200-10	1725	1885
	14	42.3	39.3	100	I 6， I 16T40-0.8/1200-14	1845	2110
	18	44.9	63.5	150	I 6， I 16T40-1.0/1200-18	2075	2405
50	10	46.2	35.5	100	I 6， I 16T50-1.0/1000-10	1800	2085
	14	53.2	49.4	125	I 6， I 16T50-1.0/1200-14	2490	2595
	18	54.0	76.3	150	I 6， I 16T50-1.2/1200-18	2435	2820
60	10	56.8	20.9	80	I 6， I 16T60-0.6/1400-10	2330	2635
	14	60.7	39.3	100	I 6， I 16T60-0.8/1400-14	2595	2850
	18	59.6	63.5	150	I 6， I 16T60-1.0/1400-18	2730	3150
80	10	76.4	28.1	100	I 6， I 16T80-0.8/1400-10	2970	4060
	14	78.6	39.3	100	I 6， I 16T80-0.8/1600-14	3120	3605
	18	82.0	63.5	150	I 6， I 16T80-1.0/1600-18	3580	4205
100	10	101.4	28.1	100	I 6， I 16T100-0.8/1600-10	3905	4330
	14	98.8	49.4	125	I 6， I 16T100-1.0/1600-14	4040	4585
	18	98.8	76.3	150	I 6， I 16T100-1.2/1600-18	4200	4930
120	10	115.5	42.5	125	I 6， I 16T120-1.2/1400-10	4350	4980
	14	119.0	59.4	125	I 6， I 16T120-1.2/1600-14	4770	5440
150	14	149.15	59.4	125	I 6， I 16T150-1.2/1800-14	6431	7396
	18	149.86	76.3	150	I 6， I 16T150-1.2/2000-18	6643	7639
	20	147.6	83.81	150	I 6， I 16T150-1.2/2050-20	6769	7784
